BK Mikro91 Premium 控制器


BK Mikro91 Premium


控制器单元有三种不同功能的产品以完全满足众多 领域的应用。 “Basic” 专为简单、低成本解决方案准备,例如: 只需要单独一种监控功能时。”Premium” 则可监 控大量的物体,凭借可选择的 PROFIBUS 网络系 统,允许通过CNC系统软件来实现完全功能的、无限的刀具监控管理。”I/O” 扩展模块则提供了更进一步的功能选项,可使用特定附带功能。



本产品能完成多种检测任务:

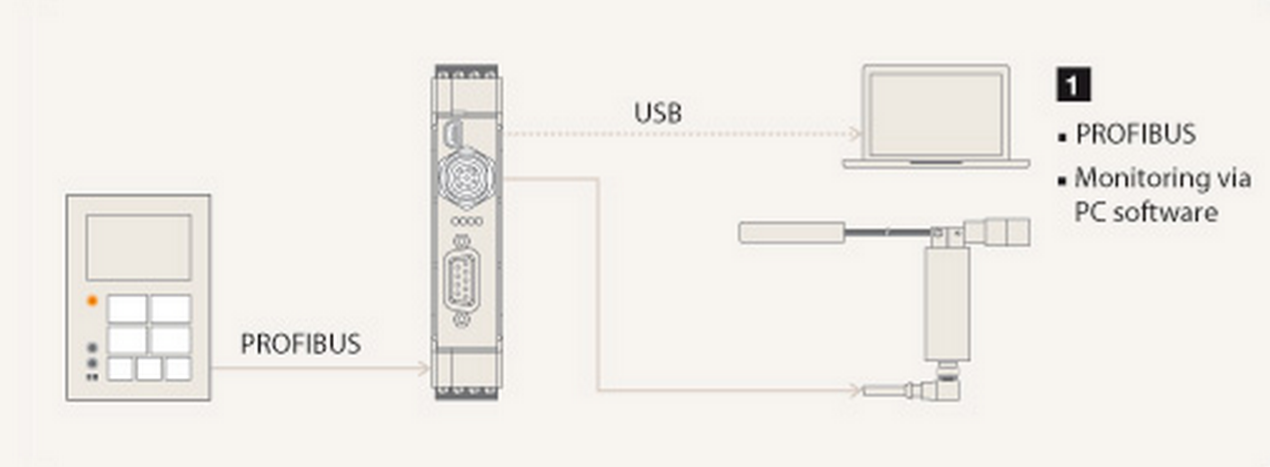

设备以Profibus总线连接运行

本产品的检测过程受控于事先输入的参数(角度/公差等),这些参数来源于PROFIBUS的主控器(SPS/PLC)。在这种控制方式下,本设备的全部功能皆得以发挥,且可被本设备检测的对象广泛覆盖了各种工具。



  • PROFIBUS interface for direct fieldbus connection to machine control

  • Mini-USB for PC-connection

  • 3 digital control inputs (positive or negative logic): start and teach signal as well as configurable channel

  • 2 relay outputs (as N/C or N/O contact) with “OK” and “KO” signal

  • Pluggable supply voltage and scanner connection

  • Opening for top hat rail plug for optional connection of I/0 extension module

  • 4 LEDs for current status display


外壳

绝缘材料,防护等级II,内置类型

防护等级

IP20

尺寸

22.6 mm x 99 mm x 113.6 mm

外壳装配

Profile rail 35 mm acc. DIN   EN 50022

供电电压

24 V DC ±20% PELV, Imax =   0.4 A

功耗

10 VA max.

控制电压

24 V DC ±20% PELV

I输入

Galvanically isolated
Input current ca. 5 mA
Pulse duration 30 ms min.

开关输出

2 x relay 30 V DC, 2 A max.   105 switching cycles min.

连接



  • Pluggable screw terminals for        voltage supply, relay outputs, control inputs

  • Circular connector, 8 pin (scanner        connection)

  • Mini-USB

  • PROFIBUS (Sub-D-bush, 9 pin)



气候条件

Acc. class 3K3 acc. EN   50178

环境温度

0°C to +50°C

存储温度

-20°C to +80°C


订货型号

BK Mikro 91
