BK Mikro92 Kombi I/O 控制器


控制器单元有三种不同功能的产品以完全满足众多领域的应用。 “Basic” 专为简单、低成本解决方案准备,例如: 只需要单独一种监控功能时。”Premium” 则可监 控大量的物体,凭借可选择的 PROFIBUS 网络系统,允许通过CNC系统软件来实现完全功能的、无限的刀具监控管理。”I/O” 扩展模块则提供了更进一步 的功能选项,可使用特定附带功能。

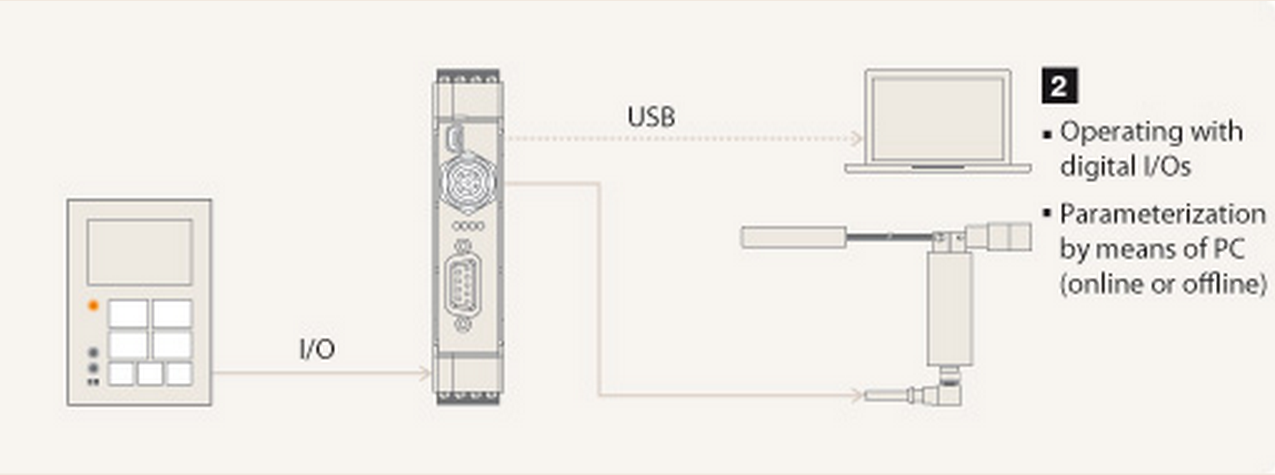

设备带有数字输入输出(I/O)连接运行-通过PC设置参数



在一台PC电脑上对工具/待检测的物体设置参数,并且将设置的结果通过USB接口输入至设备的控制单元,进而在应用过程中实现数字化(通过PLC)控制。 当设备连接到输入输出(I/O)扩展模块,本产品通过选择输入最多可以对512个待测目标/工具的参数进行设置,并依据这些参数对这些目标/工具进行检 测。根据客户对控制单元的要求,我们提供全功能(包括附加功能)配置和受限功能(基本功能)配置。

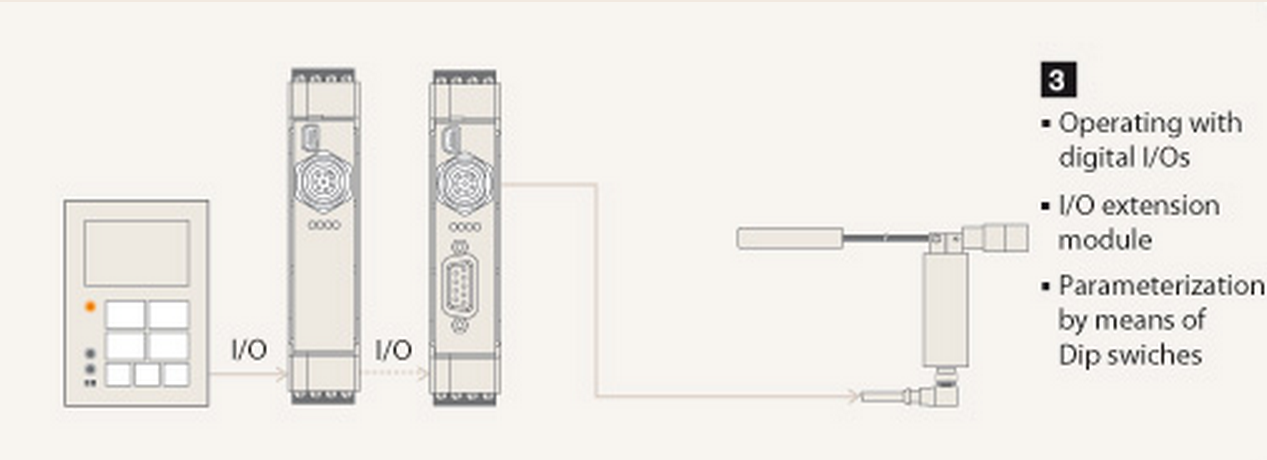

设备带有数字输入输出(I/O)连接运行-通过拨动开关设置参数



对于一些简单的任务,即使在没有PC的情况下,操作人员依旧可以通过输入输出(I/O)扩展模块使用本设备实现一些最重要的功能(右旋探测针或者左旋探测针,测量待测物体或者测量未被占用的空间,确定取样频率)。



  • Connections: mini-USB, supply voltage and scanner

  • Digital control inputs (positive or negative logic): 3 x start and teach signal as well as configurable channel, 10 x to select / activate up to 512 different positions

  • Digital outputs: 2 x relay with “OK” and “KO” signal (as N/C or N/O contact), 2 x for free configuration (active switching function for 24 V signal)

  • 3 rotary switches: selection of scanner and feeding in the scanning angles (adjustable in 24°-steps from 0° to 360°)

  • 8 toggle switches: Selection monitoring type (object or free-space monitoring), Selection rotational direction of wand (right and/or left), Definition of relay outputs (N/C or N/O), Setting of scanning intensity (2 steps), Selection of tolerance range (±0.1° / ±1.0° / ±3.0° / ±10.0°)


外壳

绝缘材料,防护等级II,内置类型

防护等级

IP20

尺寸

45.6 mm x 99 mm x 113.6 mm

外壳装配

Profile rail 35 mm acc. DIN EN 50022

供电电压

24 V DC ±20% PELV, Imax = 0.4 A

功耗

10 VA max.

控制电压

24 V DC ±20% PELV

I输入

Galvanically isolated
Input current ca. 5 mA
Pulse duration 30 ms min.

开关输出

2 x relay 30 V DC, 2 A max. 105 switching   cycles min., 2 x high side switch, Imax = 0.5 A

连接



  • Pluggable screw terminals for        voltage supply, relay outputs, control inputs

  • Circular connector, 8 pin (scanner        connection)

  • Mini-USB

  • PROFIBUS (Sub-D-bush, 9 pin)



气候条件

Acc. class 3K3 acc. EN 50178

环境温度

0°C to +50°C

存储温度

-20°C to +80°C


订货型号

BK Mikro92 Kombi I/O   控制器


相关型号

BK Mikro92 Kombi I/O         控制器

BK Mikro9 I/0 Extension Module  控制器

TK9LIN50               断刀检测器

TK96A / TK96RL          断刀检测器
