BK Mikro93 Basic 控制单元


控制器单元有三种不同功能的产品以完全满足众多 领域的应用。 “Basic” 专为简单、低成本解决方案准备,例如: 只需要单独一种监控功能时。”Premium” 则可监控大量的物体,凭借可选择的 PROFIBUS 网络系 统,允许通过CNC系统软件来实现完全功能的、无限的刀具监控管理。”I/O” 扩展模块则提供了更进一步的功能选项,可使用特定附带功能。

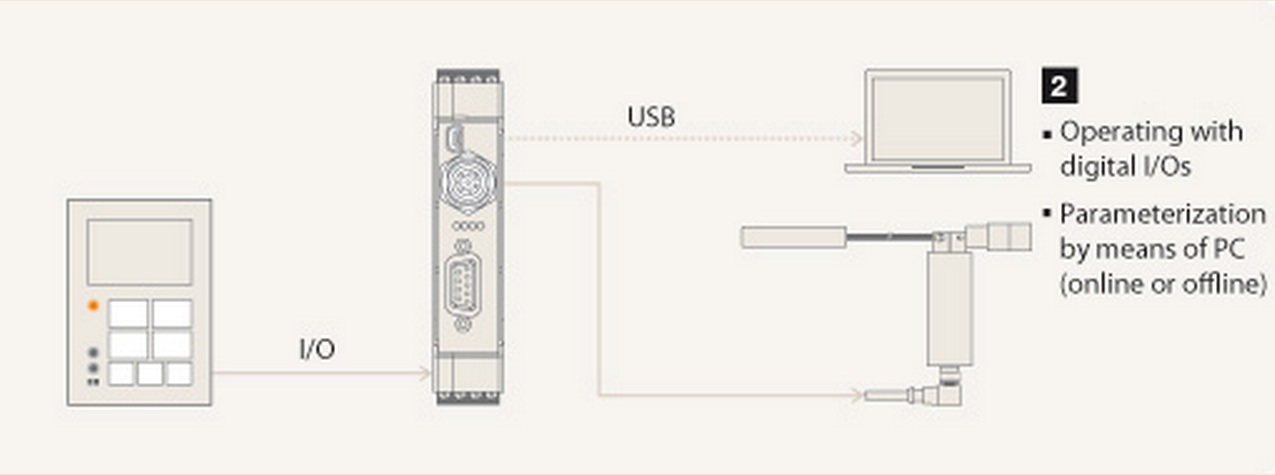

设备带有数字输入输出(I/O)连接运行-通过PC设置参数



在一台PC电脑上对工具/待检测的物体设置参数,并且将设置的结果通过USB接口输入至设备的控制单元,进而在应用过程中实现数字化(通过PLC)控制。   当设备连接到输入输出(I/O)扩展模块,本产品通过选择输入最多可以对512个待测目标/工具的参数进行设置,并依据这些参数对这些目标/工具进行检   测。根据客户对控制单元的要求,我们提供全功能(包括附加功能)配置和受限功能(基本功能)配置。


设备带有数字输入输出(I/O)连接运行-通过拨动开关设置参数



对于一些简单的任务,即使在没有PC的情况下,操作人员依旧可以通过输入输出(I/O)扩展模块使用本设备实现一些最重要的功能(右旋探测针或者左旋探测针,测量待测物体或者测量未被占用的空间,确定取样频率)。



  • Mini-USB for PC-connection

  • 3 digital control inputs (positive or negative logic): start and teach signal as well as configurable channel

  • 2 relay outputs (as N/C or N/O contact) with “OK” and “KO”signal

  • Pluggable supply voltage and scanner connection

  • Opening for top hat rail plug for optional connection of I/0 extension module (in case of more than one tool monitoring)

  • 4 LEDs for current status display


外壳

绝缘材料,防护等级II,内置类型

防护等级

IP20

尺寸

22.6 mm x 99 mm x 113.6 mm

外壳装配

Profile rail 35 mm acc. DIN EN 50022

供电电压

24 V DC ±20% PELV, Imax = 0.4 A

功耗

10 VA max.

控制电压

24 V DC ±20% PELV

I输入

Galvanically isolated
Input current ca. 5 mA
Pulse duration 30 ms min.

开关输出

2 x relay 30 V DC, 2 A max. 105 switching   cycles min.

连接



  • Pluggable screw terminals for        voltage supply, relay outputs, control inputs

  • Circular connector, 8 pin (scanner        connection)

  • Mini-USB

  • PROFIBUS (Sub-D-bush, 9 pin)



气候条件

Acc. class 3K3 acc. EN 50178

环境温度

0°C to +50°C

存储温度

-20°C to +80°C


订货型号

BK Mikro93 Basic 控制单元
