频闪仪是指控制光源发光,以特定频率快速闪动的光学测量仪器。美国Checkline PK2X频闪仪本身可以发出短暂又频密的闪光,当调节频闪灯的闪动频率,使其与被测物的转动或运动速度接近或同步时,被测物虽然高速运动着,但看上去却是缓慢运动或相对静止,这种视觉暂留现象使人目测就能轻易观测到高速运动物体的表面质量与运行状况 ,而频闪仪的闪光速度即为被检测物体(例如:马达 )转速和运动频率 (印刷袋 ) ,亦可以利用频闪仪分析物体振动情况、 高速移动物体的动作以及高速摄影等。利用频闪仪观测检验技术在欧美已广泛使用 ,随着我国经济的高速发展,越来越多的行业开始使用频闪仪来帮助解决产品质量检验问题。
Check-Line PK2频闪仪也叫频闪静像仪或转速计 ,是能够使作振动、 高速旋转或周期运动构件变成“ 静止不动 ” 构件的一种光学测量装置。
特性 | PK2 | PK2X |
闪光亮度 | 800 Lux | 1200 Lux |
电池续航 | 一个小时 | 两个小时 |
交流电源 | 暂无 | 连续性 |
电池类型 | 碱性电池 | 锂电池 |
交流电源充电器 | 无 | 有 |
重量 | 1.1 lbs. (500g) | 0.9 lbs. (415g) |
价格 | 一样 |
PK2X运用:
The CHECK•LINE® Pocket Strobe™ Model PK2X is a highly stable instrument for taking non-contact RPM measurements and inspecting moving parts by “freezing” or “slowing down” the action.
CHECK-LINE的PK2X是一款袖珍式频闪仪,性能稳定可靠,不用接触旋转中的物体便可对其进行测量。
The PK2X requires only one hand to operate, yet delivers performace comparable to much larger and heavier “pistol-grip” type models. The PK2 is ideal for industrial, laboratory, R&D and academic environments. Its small size and excellent performance provide superior convenience and value — at a reasonable price.
PK2X单手便可操作使用,其性能并不亚于体型更大的枪柄式频闪仪。其小巧的外形和物美价廉的特性使得PK2X成为工业生产、试验研究和学术环境中的不二之选。
Internal NiMH battery provides one hour of continuous operation, regardless of flash rate
内置锂电池能不间断地提供长达一小时的工作续航,无论频闪率有多高
Bright (800 Lux) flash intensity with life of 100 million Flashes
800 Lux的闪光强度,长达1亿次的闪光寿命
Resolution of ±1 RPM over the entire range with highly accurate speed control and drift-free operation
±1 RPM的分辨率,可现实高精准快速控制和无漂移模式
Fits in pocket or can be worn on optional belt holster—small and light for portable, one-hand use
口袋可容纳机身,选配皮带扣后,更便携,更好单手操作
CE-certified
CE认证
Free NIST Certification
免费的NIST校验证书
闪光范围 | 30 - 12,500 FPM |
闪光亮度 | 1200 Lux (8"/20cm distance @ 4500 fpm) |
精度 | ± 0.01% over entire range + 1 LSD |
分辨率 | ± 1 FPM over entire range |
显示屏 | 5-digit LCD |
显示刷新 | 0.5 seconds |
灯管功率 | Flash Energy |
闪光持续时间 | < 9 µs |
灯管寿命 | 200 million flashes (at 6,000 fpm) |
闪光灯色温 | 6,000K - 6500K |
外出触发器 | 5 volt, DTL/TTL compatible 1/8" jack |
触发信号输出(选配) | 5 volt, DTL/TTL compatible 1/8" jack |
运行时间 | Battery, 2 hours |
电池类型 | Lithium Ion (Li-Ion) |
充电器 | AC Power Required, 100-240 VAC, 50/60 Hz |
过充保护功能 | Yes |
CE认证 | Yes |
重量 | 0.9 lbs (415 grams) including battery |
外壳材料 | High Impact ABS Plastic |
反射器材料 | Aluminum |
三脚架 | 1/4-20, female insert |
运行温度 | 32 to 104° F (0 to 40° C) |

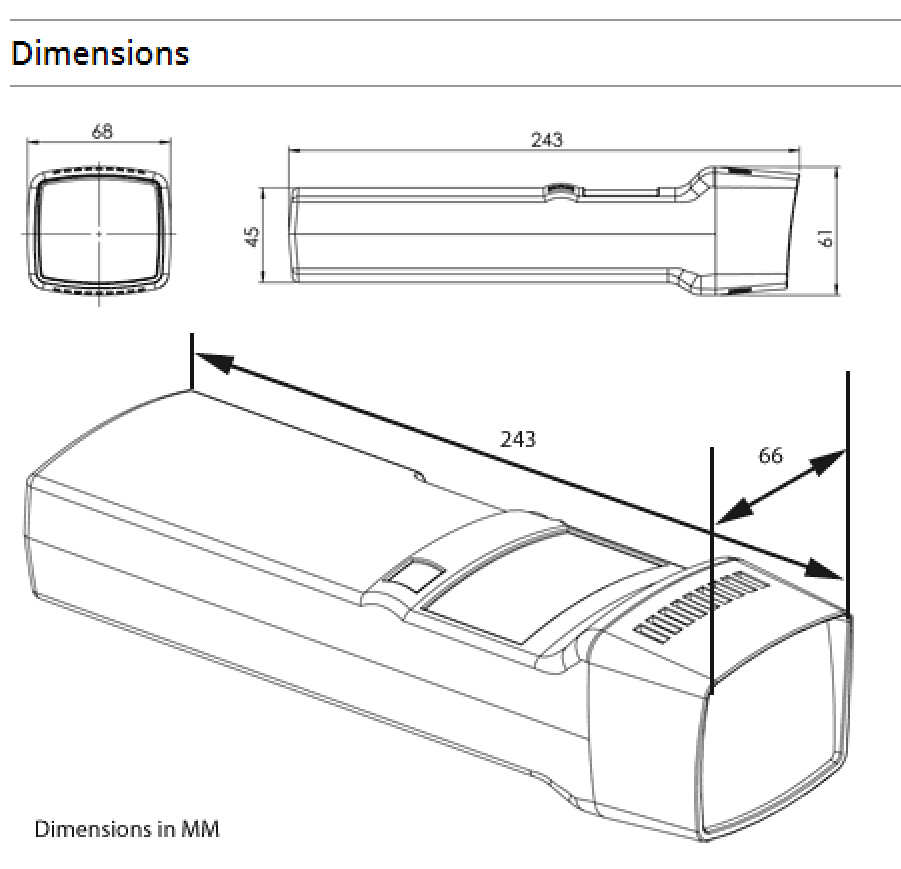

尺寸 | 9-3/4" x 2-3/4" x 1-3/4" |
质保 | 1 year |
订货型号
PK2X | Pocket Stroboscope Complete Kit |
PK2X-OT | Pocket Stroboscope with frequency output Complete Kit |
PK2X配件
1. PK2-TBE
备用氙闪光管
2. PK2-HLT
Padded-vinyl & leather belt-clip holster
聚乙烯基&皮革材质皮带夹套
3. PK2-PHONO
Connection jack for external trigger input or optional output signal
外触发输入或者输出信号连接插头
4. PK2-TRI
伸缩脚架
5. PK2-BNC
External triggering cable; 6 ft. long; 1/8" male to BNC connections
外触发电缆线,6英尺长,1/8"BNC连接器
6. PK2-8M
External triggering cable; 6 ft. long; 1/8" male to 1/8" male connections
外触发电缆线,6英尺长,1/8"插头
7. PK2-BAT
Replacement NiMH Battery Pack
可更换式锂电池
8. PK2-BC-WORLD
Replacement Universal Battery
可更换式通用电池
订购清单:
Stroboscope, battery charger, external triggering jack, NIST-traceable calibration certificate and instruction manual, all supplied in a hard shell carrying case.
频闪仪,充电器,外触发器插头,NIST检定证书,操作说明书,仪表箱
