PSK 压力传感器


将压力转换为电信号输出的传感器叫做压力传感器。通常把压力测量仪表中的电测式仪表成为压力传感器。压力传感器一半有弹性敏感元件和唯一敏感元件(或应变计)组成。



力学传感器的种类繁多,如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器,它具有极低的价格和较高的精度以及较好的线性特性。

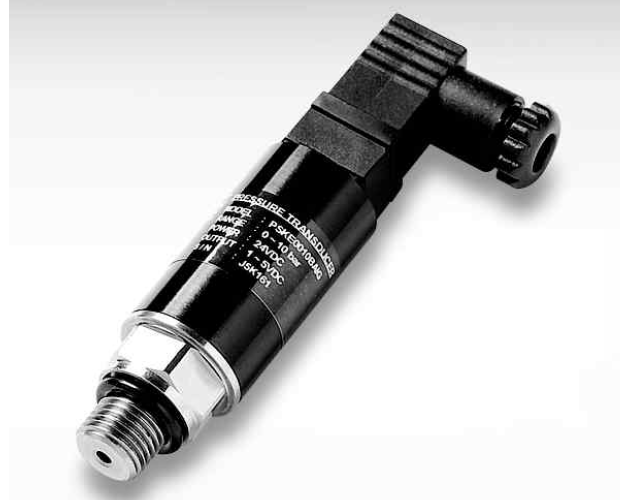

Sensys PSK designed for all industry which is compact pressure transducer. Precise measurement is available with a semiconductor pressure cell. Inner amplification circuit applies to various control equipment.

韩国Sensys PSK为紧凑型压力传感器,适用于所有工业应用,内置半导体压力元件,具有测量精度高特点,内置放大器电路,可与各种控制设备配套使用。


特性

VDC, mA output

VDC和mA输出

Measuring range 0-3.5MPa

测量范围:0-3.5MPa

0.5%FS accuracy

精度:0.5%FS

Gauge and absolute measurement

计测量和绝对测量

Piezoresistive silicon cell

压阻式硅元件

Stainless steel media-wetted materials

不锈钢防潮材质



应用

Process control

过程控制

Hydraulics & Pneumatic

气动液压设备

Compressor Control

压缩控制

Chillers

冷却装置

Refrigeration Equipment

冷冻设备


量程

0 - 20, 30, 50, 100, 200, 300, 500,   700kPa / 2, 3.5MPa(Gauge)

0 - 100, 200, 300, 500, 700kPa / 2,   3.5MPa (Absolute)

精度

±0.5%FS(RSS)

量程热影响

±0.5%FS/℃

零点热影响

±0.5%FS/℃

补偿温度范围

-10 - 70

运行温度范围

-20 - 80

激励电压

11 - 28VDC

输出

1-5VDC, 4-20mA(2 Wire)

导电连接

 MINI DIN连接头

耐压力

300%FS Max.

爆破压力

400%FS Min.

震动

49.1m/s2{5G}, 10-500Hz

冲击

490m/s2{50G}

压力端口

R(PT)1/4", G(PF)1/4"

防潮材质

不锈钢303(可选316L),氟橡胶

重量

约100g


订货型号

主型号

输出

量程

压力单位

压力端口

连接方式

选配

PSK

E

0020

R

C

M

G


E : 3Wire 1-5V

H : 2Wire 4-20mA

XXXX : Pressure

M : MPa

B : bar

K : kgf/

P : psi

H : mmHg

C : R(PT)1/4"

D : G(PF)1/4"

M : Mini DIN Connector

G : Gauge

J : Absolute
