将压力转换为电信号输出的传感器叫做压力传感器。通常把压力测量仪表中的电测式仪表成为压力传感器。压力传感器一半有弹性敏感元件和唯一敏感元件（或应变计）组成。
力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。

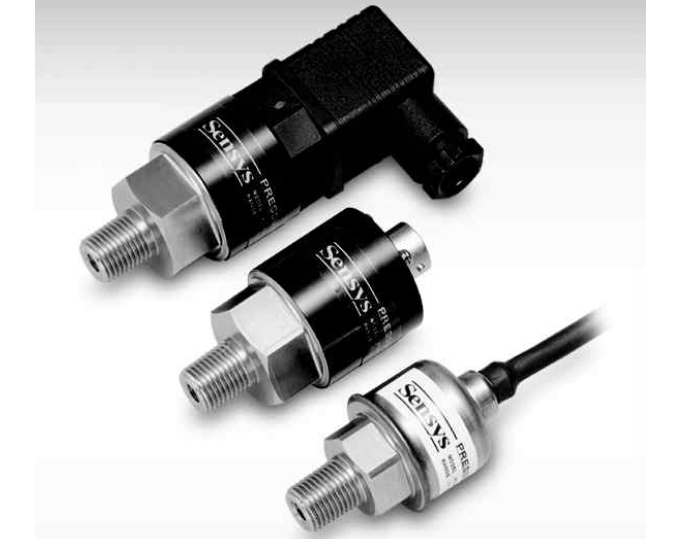

Sensys PTC model has applied Silicon Piezoresistive cell, which attached High Temperature Glass on Titanium. It is small to be usable by automobiles or heavy equipment and it is also provided at low price. With its output of 1-5V or 4-20mA (2Wire), it may be interfaced with various controllers.
韩国Sensys PTC内置压阻式硅元件，外表材质为高温钛合金玻璃。成本低，体积小，适用在自动化和重工业设备上。带有1-5V或者4-20mA（二线）输出，可与不同控制器连接使用。
特性
CE Certified
CE认证
Built-in amplifier Circuit (VDC, mA)
内置放大器电路（VDC和mA）
Measuring range -100kPa - 10MPa
测量范围：-100 – 10MPa
0.5%FS accuracy
精度：0.5%FS
Piezoresistive silicon cell
压阻式硅元件
IP55 protection( Cable type)
防护等级：IP55
Stainless steel, Titanium, EPDM media-wetted materials
不锈钢，钛合金，EPDM防潮材质
应用
Off road equipment
越野控制
Hydraulics & Pneumatic
气动液压设备
Compressor Control
压缩控制
Industrial engines
工业引擎
Pump pressure control
泵压控制
量程 | 0 - 100, 200, 600kPa / 1, 2, 3, 5, 10MPa (Gauge) -100 - 0, 100, 200, 600kPa / 1, 2, 3, 5, 10MPa (Gauge) |
精度 | ±0.5%FS(RSS) |
量程热影响 | ±0.05%FS/℃ |
零点热影响 | ±0.05%FS/℃ |
补偿温度范围 | -10 - 70℃ |
运行温度范围 | -20 - 80℃ |
激励电压 | 11 - 28VDC |
输出 | 10-20mV/V(Din型) 0-5VDC, 1-5VDC, 0-10VDC, 4-20mA(2, 3 Wire) |

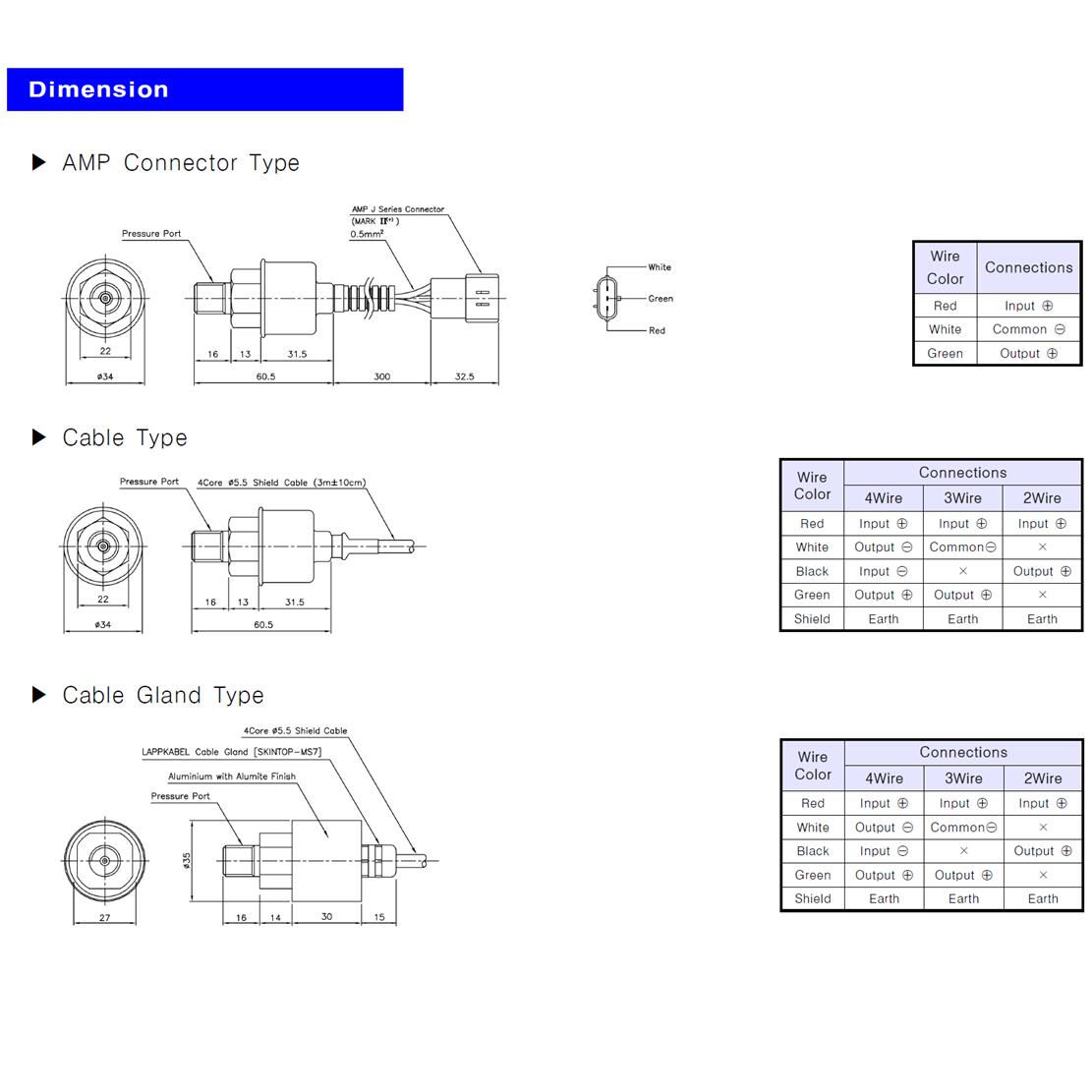

导电连接 | 接头，电缆，头，放大器接头，DIN连接头 |
耐压力 | 150%FS Max. |
爆破压力 | 200%FS Min. |
震动 | 49.1m/s2{5G}, 10-500Hz |
冲击 | 490m/s2{50G} |
压力端口 | R(PT)1/8", G(PF)1/8", R(PT)1/4", G(PF)1/4", R(PT)3/8", G(PF)3/8" |
防潮材质 | 不锈钢304和87%钛金属，密封圈EPDM（可选氟橡胶） |
重量 | 约130g（放大器接头型） |
订货型号
主型号 | 输出 | 量程 | 压力单位 | 压力端口 | 连接方式 | 选配 |
PTC | E | 0100 | R | A | P | A |
B : 4Wire 0-5V C : 3Wire 0-5V H : 2Wire 4-20Ma D : 4Wire 1-5V J : 3Wire 0-10V E : 3Wire 1-5V J : 3Wire 0-10V K : 4Wire 0-10V | XXXX : Pressure CXXX : Compound Pressure | R : kPa M : MPa B : bar K : kgf/㎠ P : psi H : mmHg | A : R(PT)3/8" D : G(PF)1/4" B : G(PF)3/8" E : R(PT)1/2" C : R(PT)1/4" Q : G(PF)1/2" | P : Connector C : Cable F : AMP Connector H : Head I : Din 43650-A connector S : Cable Gland | A : Normal |
订货表
PTCZ0300PLSA
PTCE0100RAPA
PTCH0002KCSA
PTCH0001MDIA
PTCH0010MDPA
PTCE0010KAAA
PTCE0010KABA
PTCE0010KACA
PTCE0010KAFA
PTCE0010KAHA
PTCE0010KAIA
PTCE0010KASA
PTCE0010PAAA
PTCE0010PABA
PTCE0010PACA
PTCE0010PAFA
PTCE0010PAHA
PTCE0010PAIA
PTCE0010PASA
