PTD 压力传感器


将压力转换为电信号输出的传感器叫做压力传感器。通常把压力测量仪表中的电测式仪表成为压力传感器。压力传感器一半有弹性敏感元件和唯一敏感元件(或应变计)组成。



力学传感器的种类繁多,如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器,它具有极低的价格和较高的精度以及较好的线性特性。

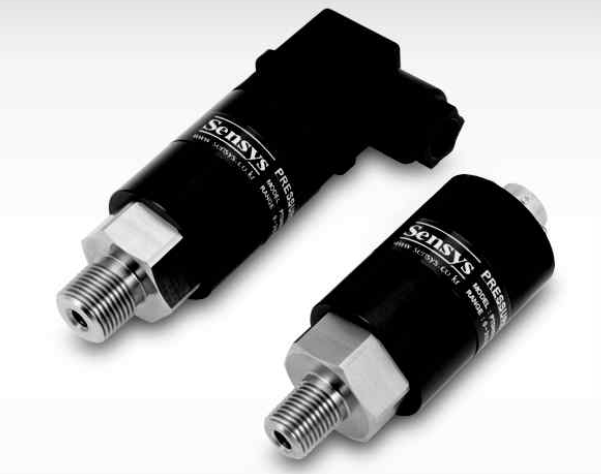

Sensys PTD model has applied Silicon Piezoresistive cell, which attached High Temperature Glass on Titanium. Since it does not use O-ring, there is no possibility of corrosion and leak. Its low price makes it suitable for industrial uses. With its various outputs, it may be interfaced with various controllers.

韩国Sensys PTD内置性能优异的高温特性感应元件,传感器表面为自我温度补偿功能的钛金属玻璃。由于不带密封圈设计,使得PTA具有抗腐蚀和防漏性能。成本低,适应于大多数工业应用。带有多种输出,可连接不同的控制器。


特性

CE Certified

CE认证

Built-in amplifier Circuit (VDC, mA)

内置放大器电路(VDC和mA)

Measuring range -0.1 - 150MPa

测量范围:-0.1 – 150MPa

0.5%FS accuracy

精度:0.5%FS

Piezoresistive silicon cell

压阻式硅元件

Stainless steel, Titanium media-wetted materials

不锈钢,钛金属防潮材质



应用

Process control

过程控制

Hydraulics & Pneumatic

气动液压设备

Compressor Control

压缩控制

Chillers

冷却装置

Refrigeration Equipment

冷冻设备


量程

-100 - 0 - 100, 200, 500kPa / 1, 2, 3, 5,   10, 20, 30, 50, 100, 150MPa (Gauge)

精度

±0.5%FS(RSS)

量程热影响

±0.05%FS/℃ (≤200kPa : ±0.1%FS/℃)

零点热影响

±0.05%FS/℃ (≤200kPa : ±0.1%FS/℃)

补偿温度范围

-10 - 70

运行温度范围

-20 - 80℃(选:-20 - 100℃)

激励电压

11 - 28VDC

输出

0-5VDC, 1-5VDC, 0-10VDC, 4-20mA(2 Wire)

导电连接

 接头,头,DIN连接头

耐压力

150%FS Max.

爆破压力

200%FS Min.

震动

49.1m/s2{5G}, 10-500Hz

冲击

490m/s2{50G}

压力端口

R(PT)1/8", G(PF)1/8",   R(PT)1/4", G(PF)1/4", R(PT)3/8", G(PF)3/8"

防潮材质

不锈钢304和87%钛金属

重量

约140g(传感器)


订货型号

主型号

输出

量程

压力单位

压力端口

连接方式

选配

PTD

B

0100

R

A

P

A


B : 4Wire 0-5V

G : 3Wire 4-20mA

C : 3Wire 0-5V

H : 2Wire 4-20Ma

D : 4Wire 1-5V

J : 3Wire 0-10V

E : 3Wire 1-5V

K : 4Wire 0-10V

XXXX : Pressure

CXXX : Compound Pressure

R : kPa

M : MPa

B : bar

K : kgf/

P : psi

H : mmHg

A : R(PT)3/8"

D : G(PF)1/4"

B : G(PF)3/8"

E : R(PT)1/2"

C : R(PT)1/4"

Q : G(PF)1/2"

B : Water proof connector

P : Connector

H : Head

I : Din 43650-A connector

A : Normal

B : Temperature Range -20 -   100



订货表

PTDB0100RAPA

PTDH0015KADA

PTDK0250KAAA

PTDJ0210BDIA

PTDH0005KADA

PTDH0020KADA



PTDB0100KAAA

PTDB0100KABA

PTDB0100KAHA

PTDB0100KAIA

PTDB0100KBAA

PTDB0100KBBA

PTDB0100KBHA

PTDB0100KBIA
